Fil neutre : vos interrupteurs connectés passeront-ils ?

À quoi sert le fil neutre dans un interrupteur connecté ?

Le fil neutre ferme le circuit d’alimentation de l’électronique. Un interrupteur classique coupe simplement la phase ; un interrupteur connecté, lui, doit garder sa radio Zigbee ou Wi-Fi allumée en permanence, y compris lampe éteinte. Sans neutre, il n’a pas de circuit de retour et doit se nourrir autrement.

Cette alimentation permanente est la différence de fond entre les deux familles de produits. Un va-et-vient mécanique ne consomme rien : il ouvre ou ferme un contact, point final. Un interrupteur connecté embarque un microcontrôleur, une puce radio et un relais, et cet ensemble réclame quelques centaines de milliwatts vingt-quatre heures sur vingt-quatre — sinon il ne peut plus recevoir l’ordre d’allumage envoyé depuis votre téléphone.

Les modèles dits « sans neutre » contournent l’obstacle en laissant passer un très faible courant à travers l’ampoule elle-même, en permanence. Avec une ampoule à incandescence, ce courant est absorbé sans effet visible. Avec une LED, dont l’alimentation démarre à quelques dizaines de milliampères, il suffit parfois à produire une lueur permanente ou un clignotement. C’est ce défaut, et non un problème de compatibilité applicative, qui déçoit le plus souvent après l’achat.

Le constat vaut pour toute la famille des commandes murales, des interrupteurs simples aux variateurs. Il ne concerne en revanche pas les ampoules connectées, qui restent alimentées en permanence par un interrupteur laissé fermé et échappent donc entièrement au problème.

La norme NF C 15-100 impose-t-elle le neutre à l’interrupteur ?

La norme n’en garantit pas la présence, et le catalogue des fabricants le prouve : Legrand référence la même fonction en version « avec neutre » et « sans neutre », Yokis aussi. Si le neutre était systématiquement disponible au point de commande dans les logements français, ces déclinaisons sans neutre n’auraient aucune raison d’exister.

La NF C 15-100 a par ailleurs changé de forme récemment. Elle n’est plus un document unique mais une série de 21 normes NF C 15-100-X, publiée le 23 août 2024 selon Legrand, avec une période de coexistence de douze mois pendant laquelle l’ancienne version restait utilisable. Promotelec retient pour sa part le 1er septembre 2025 comme date d’entrée en vigueur. Les deux dates coexistent parce qu’elles ne décrivent pas la même chose : la publication d’un côté, la fin de la période transitoire de l’autre.

Ce que la norme fixe en revanche sans ambiguïté, c’est le code couleur. Promotelec le résume d’une phrase : « Le neutre doit toujours être bleu », en bleu clair. La phase se porte en rouge, marron ou noir, la terre en vert-jaune, et les navettes d’un va-et-vient en orange ou violet, sans obligation sur ce dernier point d’après Bricozor. Un fil bleu dans une boîte d’interrupteur récente est donc, en principe, un neutre.

Deux autres règles du circuit d’éclairage méritent d’être connues avant d’ouvrir quoi que ce soit : huit points lumineux au maximum par circuit, protégé par un disjoncteur de 16 A au plus, 10 A conseillé, et une commande installée entre 0,90 m et 1,30 m du sol fini, d’après Schema-electrique.net. Elles servent à identifier le bon disjoncteur au tableau, ce qui est la toute première étape du test.

Comment vérifier en dix minutes si le neutre est présent ?

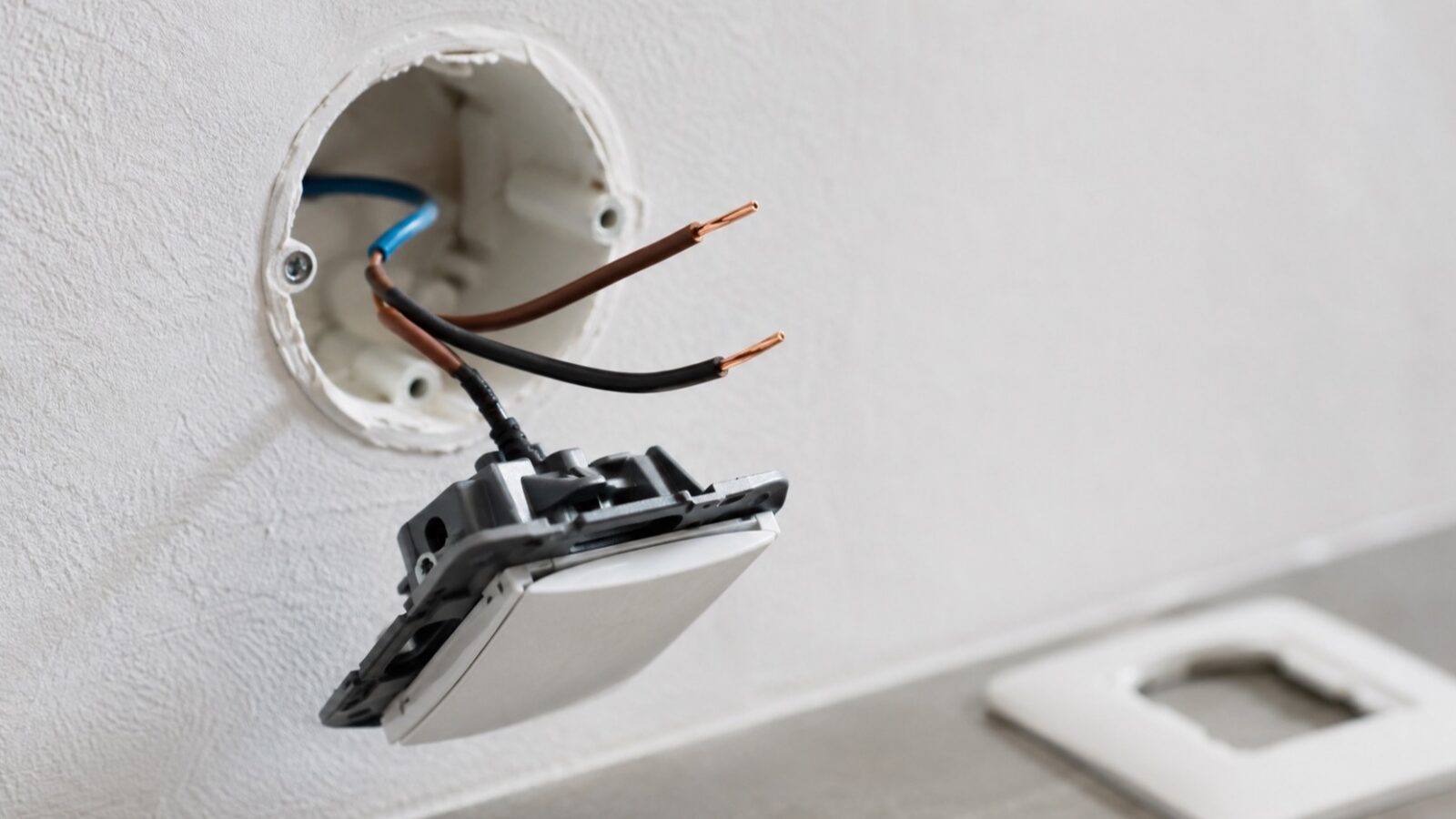

Coupez le disjoncteur du circuit d’éclairage, vérifiez l’absence de tension, déposez la plaque et l’appareillage, puis comptez les conducteurs arrivant dans la boîte. Deux fils actifs signifient phase et retour lampe : pas de neutre. Trois fils actifs, dont un bleu inutilisé replié au fond, signifient qu’un neutre est probablement disponible. Le multimètre tranche.

Le matériel nécessaire

• Un tournevis d’électricien à lame isolée, plat et cruciforme.
• Un multimètre en position tension alternative, idéalement doté d’un mode basse impédance (LoZ). À défaut, un testeur de tension sans contact suffit pour la seule vérification de mise hors tension.
• Une lampe torche : la boîte est sombre et vous devez lire des couleurs.
• Un téléphone, pour photographier le câblage avant de toucher au moindre fil.

Le diagnostic, étape par étape

1. Coupez le bon disjoncteur. Actionnez l’interrupteur pour vérifier que la lampe ne s’allume plus. Coupez également le différentiel de la rangée si vous avez le moindre doute sur le repérage du tableau.
2. Contrôlez l’absence de tension au multimètre ou au testeur, directement sur les bornes de l’interrupteur, avant de déposer quoi que ce soit.
3. Déposez la plaque et sortez le mécanisme de sa boîte sans débrancher les fils. Photographiez l’ensemble : c’est votre garantie de remontage.
4. Comptez et identifiez les conducteurs. Deux fils raccordés au mécanisme, rien d’autre au fond de la boîte : le neutre est absent. Un troisième fil bleu, coupé net ou replié sans être raccordé : candidat sérieux au neutre.
5. Confirmez au multimètre, circuit réarmé et interrupteur en position allumée. C’est le seul état qui discrimine. Interrupteur fermé, le retour lampe est relié à la phase par le contact : entre la phase et lui, vous lisez donc environ 0 V. Entre la phase et un vrai neutre, vous lisez environ 230 V.
6. Ne concluez jamais interrupteur ouvert. Dans cette position, le retour lampe et le neutre affichent tous les deux 230 V. Un multimètre courant a une impédance d’entrée supérieure à 1 MΩ d’après Fluke, sans commune mesure avec celle du filament ou du driver : il lit donc la tension du réseau à travers la lampe. C’est le faux positif le plus courant de tout ce diagnostic.
7. Ne vous fiez pas non plus à un fil « sans tension ». Un conducteur raccordé à rien peut afficher une tension fantôme, par couplage capacitif avec la phase qui chemine dans la même gaine. Fluke chiffre le phénomène : un appareil à haute impédance peut afficher jusqu’à 80 à 85 % de la tension réelle, soit près de 200 V sur un fil mort. Seul un multimètre doté d’un mode basse impédance, de l’ordre de trois kilohms, fait s’effondrer cette tension parasite. C’est la mesure interrupteur fermé de l’étape 5 qui tranche, pas l’absence de tension sur un fil libre.

Trois pièges qui faussent le diagnostic

Le bleu qui n’est pas un neutre. Dans une installation bricolée, un fil bleu peut servir de retour lampe ou de navette. La couleur oriente, elle ne prouve rien : seule la mesure de tension conclut.

Les logements d’avant 1970. Le code couleur antérieur à la généralisation de la NF C 15-100 était radicalement différent, et dangereusement contre-intuitif : d’après Bricozor, la phase se portait en vert ou jaune, le neutre en gris ou blanc, et la terre en noir ou rouge. Un fil vert-jaune y est donc potentiellement une phase, et non une terre. Dans ce cas de figure, ne touchez à rien et appelez un professionnel.

La place disponible. Même avec un neutre, un micromodule ne rentre pas toujours. Les boîtes d’encastrement dédiées à la domotique, comme la référence Eur’Ohm 52076 distribuée par 123elec, mesurent 67 mm de diamètre pour 40 mm de profondeur et ménagent un logement de 45 × 40 × 22 mm. Une vieille boîte peu profonde bourrée de fils rigides n’offre pas cet espace.

Quels interrupteurs connectés fonctionnent sans neutre ?

Cinq références couvrent l’essentiel des cas français. Deux points décident de la réussite : la charge admissible, presque toujours plus basse en LED qu’en incandescent, et l’obligation ou non de poser un module de dérivation au point lumineux. Toutes les valeurs ci-dessous proviennent des fiches constructeur.

Modèle	Neutre requis	Charge admissible	Bypass ou compensateur	Protocole
Legrand Céliane with Netatmo 067797A	Oui	150 W maxi, toutes charges dont LED	Inutile (« ne nécessite pas la pose d’un compensateur »)	Zigbee 3.0
Legrand Céliane with Netatmo CN9417	Non	5 à 125 W	Compensateur actif fourni, à poser sur la lampe	Zigbee 3.0 (2,4 GHz)
Shelly 1L Gen3	Non	200 W maxi en commutation	Shelly Bypass obligatoire pour toute charge LED, inutile en incandescent	Wi-Fi 802.11 b/g/n + Bluetooth 4.2
Sonoff ZBMINIL2	Non	3 W mini, 300 W maxi en LED sous 230 V, 1380 W en résistif	Aucun, selon Sonoff	Zigbee 3.0, en équipement terminal (pas routeur)
Aqara Smart Wall Switch H1 EU (WS-EUK01/02)	Non	200 W par voie en LED ou fluocompacte, 600 W en incandescent	Non documenté par Aqara	Zigbee 3.0

La comparaison des deux références Legrand est la plus parlante, parce qu’il s’agit du même produit dans deux câblages différents. Le 067797A avec neutre accepte 150 W toutes charges et se passe de compensateur. Le CN9417 sans neutre plafonne à 125 W, exige au moins 5 W de charge, et impose d’aller poser le compensateur actif fourni sur la lampe elle-même. Autrement dit : renoncer au neutre ne vous dispense pas d’ouvrir le point lumineux.

Les fabricants ne s’accordent d’ailleurs pas sur ce point. Shelly impose son Bypass pour toute charge LED sur le 1L Gen3, et s’en dispense uniquement en incandescent. Sonoff annonce à l’inverse le ZBMINIL2 stable dès 3 W « sans module anti-scintillement ». Prenez ces promesses pour ce qu’elles sont : des déclarations constructeur, dépendantes du driver de votre ampoule, que seul un essai chez vous validera.

Un détail technique du ZBMINIL2 a des conséquences sur tout votre éclairage connecté : Sonoff précise qu’il fonctionne « en équipement terminal, pas en routeur ». Il ne relaie donc pas le signal Zigbee, contrairement à un module alimenté par le neutre. Multiplier ces modules ne densifie pas votre maillage Zigbee, là où un modèle avec neutre le renforce à chaque pose.

Que faire quand le neutre est absent ?

Quatre voies existent : le micromodule installé au point lumineux, où le neutre est toujours présent ; l’interrupteur radio sans pile posé par-dessus l’ancien ; l’interrupteur sans neutre avec son compensateur ; et le tirage d’un neutre depuis la boîte de dérivation. La première est de loin la plus sous-estimée.

Le micromodule au point lumineux

Au plafond, dans la boîte DCL du luminaire, phase et neutre sont tous les deux présents : c’est la définition même d’un point d’éclairage. Un micromodule y trouve donc son alimentation, et l’interrupteur mural existant devient un simple bouton de commande. Le mur reste intact, la commande physique continue de fonctionner en cas de panne réseau, et vous récupérez un module Zigbee alimenté, donc routeur.

Le marché français est bien fourni de ce côté. Yokis, marque hexagonale du groupe Urmet, propose le MTV500E en version sans neutre, de 5 VA à 500 VA, et le MTV500ER radio avec neutre, de 5 W à 500 W dans un boîtier de 46 × 37 × 12 mm. La contrainte est ailleurs : il faut pouvoir accéder au plafond, et le luminaire doit laisser la place au module.

L’interrupteur radio sans pile

C’est la solution du locataire, ou de celui qui refuse d’ouvrir un boîtier. Le NodOn CWS-4-1-00, conçu en France, fonctionne en Zigbee Green Power grâce à un récupérateur d’énergie cinétique : l’appui sur la touche produit lui-même l’énergie du message radio. Ni fil, ni pile, ni entretien. Il se colle ou se visse n’importe où, y compris par-dessus un interrupteur existant laissé fermé.

Une limite technique à connaître avant l’achat : NodOn précise que la compatibilité avec Home Assistant et Jeedom passe uniquement par Zigbee2MQTT, « ZHA ne gère pas le Green Power ». Vérifiez donc l’intégration de votre box domotique avant de commander, faute de quoi l’interrupteur restera muet.

Tirer un neutre : la solution définitive

Faire passer un conducteur bleu depuis la boîte de dérivation la plus proche jusqu’au boîtier règle le problème une fois pour toutes, et ouvre l’accès à tout le catalogue d’interrupteurs et prises connectés, compensateur compris ou non. L’opération n’a de sens que si la gaine ICTA existante est assez libre pour accepter un fil supplémentaire, ce qui se vérifie en tirant doucement sur les conducteurs en place. Sinon, il faut saigner le mur, et le calcul économique change complètement.

Et dans le cas d’un va-et-vient ?

Un va-et-vient aggrave le problème : le premier boîtier reçoit la phase et les deux navettes, le second les deux navettes et le retour lampe. Aucun des deux ne voit le neutre, donc aucun des deux points de commande n’est alimentable en l’état. La réponse pratique est presque toujours la même : placer un unique micromodule au point lumineux et conserver les deux interrupteurs comme boutons de commande.

Cette configuration a un avantage inattendu. Vous n’avez qu’un seul module à alimenter, à appairer et à mettre à jour, au lieu de deux mécanismes connectés qui devraient se synchroniser. Les deux commandes murales restent utilisables par tout le monde, y compris par un invité qui n’a pas l’application, et l’éclairage continue de fonctionner si votre passerelle tombe.

Reste à identifier les navettes avant d’intervenir : elles sont conventionnellement orange ou violette, mais aucune obligation normative ne l’impose. Dans une installation ancienne, elles peuvent porter n’importe quelle couleur, y compris le bleu. Là encore, c’est la mesure au multimètre qui décide, jamais la couleur seule.
